10-02-2007 Заметки на полях: ADSL VoIP Router Paradigm PTI-840VPTI-840VВместо предисловия
Постоянный доступ в Интернет давно не мечта, но необходимость все большего числа частных пользователей. Благодаря чему, экспоненциально развиваются технологии постоянного доступа ADSL, позволяющие любому абоненту телефонной связи в кратчайшие сроки, просто и недорого обозваться очередным счастливым жителем всемирной сети.
Используя данную технологию, можно получать постоянное подключение к Интернет или корпоративной сети по обычным телефонным линиям на расстоянии до 5400 м, т.е. без временных и трудозатрат на протягивание выделенного канала. Скорость передачи данных (в том числе, цифрового видео, IP-телефонии, мультимедиа) более чем в 100 раз превышает возможности аналоговых модемов и более чем в 70 раз превышает скорость передачи данных по ISDN при этом телефонная линия остается свободной.
Впрочем, плюсы ADSL разбирались множество раз на разные лады. Совершенно другое дело, каким образом сделать пользование Интернетом максимально удобным и эффективным при данном виде подключения. Для рядового пользователя часто бывает достаточно заключить договор с провайдером, установить у себя ADSL-модем и подсоединить его к компьютеру. Но что делать, если компьютер не один, а несколько (допустим, небольшая корпоративная сеть), если необходимо обеспечить особую надежность и безопасность, а также реализовать дополнительные возможности - передачу голоса, проведение видеоконференций или функционирование сетевых приложений в режиме реального времени?
К слову о роутерах
Роутер предназначен для маршрутизации пакетов между сетями. Само устройство определяет, по какому пути должна пойти информация (от источника к получателю или наоборот), тем самым снижается общая загрузка каналов. Хаб, к примеру, ретранслирует информацию на все подключенные станции, и уже конкретный компьютер определяет, для него он предназначен или нет – в этом случае создается дополнительная нагрузка на линии связи. Роутер удобен для людей, которые имеют несколько компьютеров в доме или офисе (в нашем случае – до четырех). При организации такого подключения можно на каждый порт назначить свой адрес, причем все узлы будут связаны между собой (и при каждом переключении не потребуется дополнительных манипуляций с параметрами сети). Также удобным является наличие порта WAN, который обеспечивает централизованное подключение к глобальной сети Интернет, не прибегая к дополнительным вычислительным ресурсам. В большинстве своем маршрутизаторы имеют дополнительные встроенные сервисы, предназначенные для упрощения конфигурирования или организации защиты в сети, среди таких функций стоит отметить DHCP (автоматическая выдача и перераспределение локальных адресов), Firewall (защита от возможных атак), VPN (организация защищенного соединения), NAT (трансляция адресов, для доступа к Интернет изнутри) и другие.
Для подключения к сети (как глобальной, так и локальной) используются розетки RJ-45, которые служат для соединения устройств кабелем типа "витая пара". Причем в большинстве своем современные маршрутизаторы умеют автоматически определять конфигурацию - crossover или нет (напомним, что crossover-кабель используется для прямого соединения двух компьютеров без устройств-посредников).
Данная статья посвящена одному из замечательных образцов роутеров Paradigm PTI-840V, совмещающему в себе ADSL-маршрутизатор и VoIP-шлюз. Впрочем, обо всем по порядку.
Ревизия
Для начала проведем краткую ревизию содержимого коробки. В наличии имеем:
- роутер;
- сетевой адаптер;
- 2 шнура – Ethernet и телефонный;
- краткую инструкцию по установке на английском языке;
- диск с документацией в формате PDF.
Сплиттеры в комплект поставки не входят, но их без особого труда можно приобрести в специализированных магазинах.
Внешний вид
Маршрутизатор выполнен в строгом эргономичном стиле, цвет - черный. На переднюю панель выведены индикаторы ready и reset, состояния четырех портов Ethernet, порта ADSL (WAN), RXD, FXS (телефон), питания. Reset служит для возврата маршрутизатора к заводским настройкам, например, если вы подзабыли пароль.
На задней панели расположены разъемы Ethernet (в количестве 4), разъем ADSL (RJ11 – телефонный "евро"), разъем для телефонного кабеля FXS (RJ11 – телефонный "евро"), разъем для подключения блока питания и переключатель PWR.
Подключаем
Задача проста. Дано: 2 компьютера, телефонный аппарат, роутер, сплиттер, некоторое количество шнуров.
Объединяем следующим образом:
Подключаем основной телефонный кабель к разъему line сплиттера, затем соединяем сплиттер и роутер телефонным шнуром, подключаем телефонный аппарат к разъему FXS роутера и 2 компьютера Ethernet шнурами к соответствующим портам маршрутизатора.
Отличительной оптимистичной особенностью PTI-840V является простота настройки. Она довольно внятно описана на страницах руководства и мануале на диске. Дабы не загружать начинающего роутерюзера разбором возможных схем и переводом (к сожалению, руководство доступно только на английском языке), кратко опишем этапы подключения 2 компьютеров к Стрим.
Для начала произведем необходимые настройки localnet на обоих компьютерах по следующему алгоритму: Control Panel ->Network Connections -> дальнейшие шаги представлены на иллюстрации.
После набираем в адресной строке браузера http://10.0.0.2 (локальный IP роутера).
PTI-840V имеет встроенный DHCP-сервер, так что для небольшой сети может взять на себя и раздачу адресов рабочим станциям. Отметим, что настраивается только диапазон адресов времени аренды. Значения шлюза по умолчанию и DNS-сервера маршрутизатор устанавливает исключительно в соответствии со своим IP-адресом, то есть на самого себя. Маршрутизатор имеет встроенный DNS-сервер, который работает в режиме прокси, используя корневые зоны, либо посылая запросы к DNS-серверам, указанным в настройках соединения.

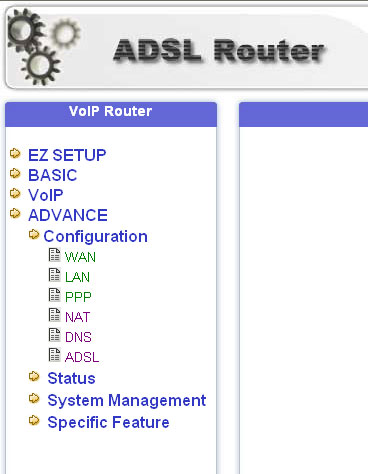

Управление настройками осуществляется через веб-интерфейс по предъявлении пароля. Логин всегда admin, пароль epicrouter.
Для работы нам достаточно будет ознакомиться с пунктом меню EZ SETUP.
Опустим пункт Automatic Setup, поскольку в автоматических настройках отсутствуют необходимые нам в данном случае параметры.
Идем в Manual Setup и выставляем параметры Encapsulation (инкапсуляция) PPPoE LLC (необходимый нам протокол), для Стрим значения параметров VPI/VCI – 1/50 (индикаторы виртуального пути/канала в сетях АТМ).
Проверить, насколько успешно мы справились с настройками соединения, можно на странице Basic/PPP Status и Diagnostic Test.
Для особо любопытствующих – Basic/Main Information – сводная информация по подключениям.
В принципе, данных настроек вполне достаточно для комфортной работы в пределах вашей квартиры или небольшого офиса. Для более плотного ознакомления с возможностями и тонкой настройки PTI-840V советуем обратиться к пункту меню ADVANCE.
Настройка: VoIP
Для упрощения задачи разъясним 2 особо важных термина.
Термин IP-телефония появился не так давно. В буквальном смысле он означает "телефония со средством передачи через протокол IP". Так как протокол IP используется для работы глобальной сети Интернет, то IP-телефонию часто связывают именно с Интернетом. С одной стороны, IP-телефония напрямую обязана своей популярностью именно Интернету, с другой стороны, Интернет при её использовании играет лишь роль транспорта. При этом IP-телефония не ограничена Интернетом, и может работать через любые сети на основе протокола IP.
Поэтому в широком смысле термин IP-телефония следует распространять не только на Интернет, но и на корпоративные сети. Далее для обозначения IP-телефонии мы будем применять более стандартную аббревиатуру VoIP (Voice over IP - голос поверх IP), которая более точно описывает суть явления и устраняет некоторые разночтения при сравнении обычной телефонии и IP.
Итак, причины использования VoIP для международных звонков чисто экономические – сэкономить деньги. Особенно эффективно использование VoIP, когда требуется звонить в больших объёмах, учитывая при этом, что собеседник на той стороне будет готов мириться с более низким качеством связи.
Вторая причина использования VoIP – удобство. Некоторым людям, количество которых постоянно растёт, просто удобней звонить с компьютера, чем использовать стационарный телефон.
Третья причина кроется в корпоративном рынке. Дело в том, что VoIP может заменить традиционную телефонию, например, на уровне предприятия. Если решить все технические проблемы VoIP, описанные ранее, то эта технология вполне может стать альтернативой офисным мини-АТС, поскольку имеет ряд преимуществ.
SIP - это протокол сигнализации, устанавливающий и прекращающий сеансы связи в IP-сети. Наибольшую известность он приобрел как стандарт для IP-телефонов, позволяющий определять местонахождение конечных пользователей и инициировать между ними сеансы многосторонней телефонной и видеоконференц-связи.
От теории к практике бегло: настроим VoIP, используя в качестве SIP-провайдера SIPNET (spinet.ru).
Для этого нужно:
- пройти регистрацию на http://www.sipnet.ru
- получить в итоге регистрации SIP ID (7 цифр).
- в web-интерфейсе роутера найти пункт меню VoIP Setup и прописать в соответствующих полях данный при регистрации SIP ID, ваш пароль в аккаунте spinet, Registrar Address – spinet.ru, Registrar Port – 5060. Все!
В работе. Выводы
Насколько вы могли убедиться, этапы подключения и настройки достаточно просты и займут по максимуму полчаса с распутыванием-разбрасыванием шнуров. Относительно работоспособности нареканий нет.
Учитывая ориентированность PTI-840V на бюджетных пользователей и его невысокую стоимость ($79), впечатление благоприятное. Роутер PTI-840V поддерживает большинство функций, необходимых для использования его в домашних сетях, индивидуальном применении, для небольших офисов как маршрутизатора, так и VoIP-шлюза (что особо радостно для ADSL пользователей).
Из положительных качеств также следует отметить наличие встроенного 4-портового коммутатора, широту поддерживаемых протоколов, доступность устройства и поддержка одновременно Annex A и Annex B.
Из отрицательных качеств отметим отсутствие русифицированной документации и подробного описания дополнительных опций и, как следствие, затруднения в тонкой настройке, использование возможностей в ограниченном объеме. Пробелы могут быть почти полностью компенсированы высокой квалификацией специалиста, который настраивает устройство. Обычным пользователям самостоятельно настраивать расширенный функционал не рекомендуется.
Спецификация
PTI-840V — это маршрутизатор VoIP ADSL, у которого все четыре порта маршрутизации ADSL дополнены двумя телефонными гнездами для обеспечения функций «голос-по-IP» (VoIP). PTI-840V использует вездесущность IP-сетей для переноса трафика голоса и данных, такого как телефонные вызовы и факсы, одновременно по IP-сети, специально предназначенной для корпоративных и домашних сред. Маршрутизатор VoIP ADSL полностью совместим со спецификациями ANSI T1.413 Issue 2, ITU G.992.1 и ITU G.992.2 и поддерживает скорости приема данных до 8 Мбит/с и скорости передачи данных до 1 Мбит/с.
Конструктивные особенности:
- Два порта RJ-11 позволяют подключать линии FXS и ADSL
- Поддерживает протоколы сигнализации SIP
- Поддерживает спецификации кодирования голоса G.711A/U, G.729a и G.729ab
- Поддерживает обнаружение и генерацию DTMF
- Совместим со стандартами эхоподавления G.165 и G.168 Echo
- Динамический буфер дрожания частоты
- Поддерживает спецификации определителя номера Bell 202 и V.23
- Обнаружение голосовой активности (VAD)
- Поддерживает стандарты ADSL ANSI T1.413i2, G.992.1 и G.992.2
- Поддерживает функции межсетевого экрана (SPI, DoS, фильтрация, правила доступа)
- Поддерживает функции Dying Gasp
- 4 коммутируемых порта 10/100 Мбит/с для подключения к ЛС
- Совместим со стандартами IEEE 802.3/802.3u и автоматического согласования скорости передачи данных
- Кнопка аппаратного сброса для быстрого восстановления параметров по умолчанию - Световой индикатор указывает состояние
- Дистанционное конфигурирование/управление на базе Web
